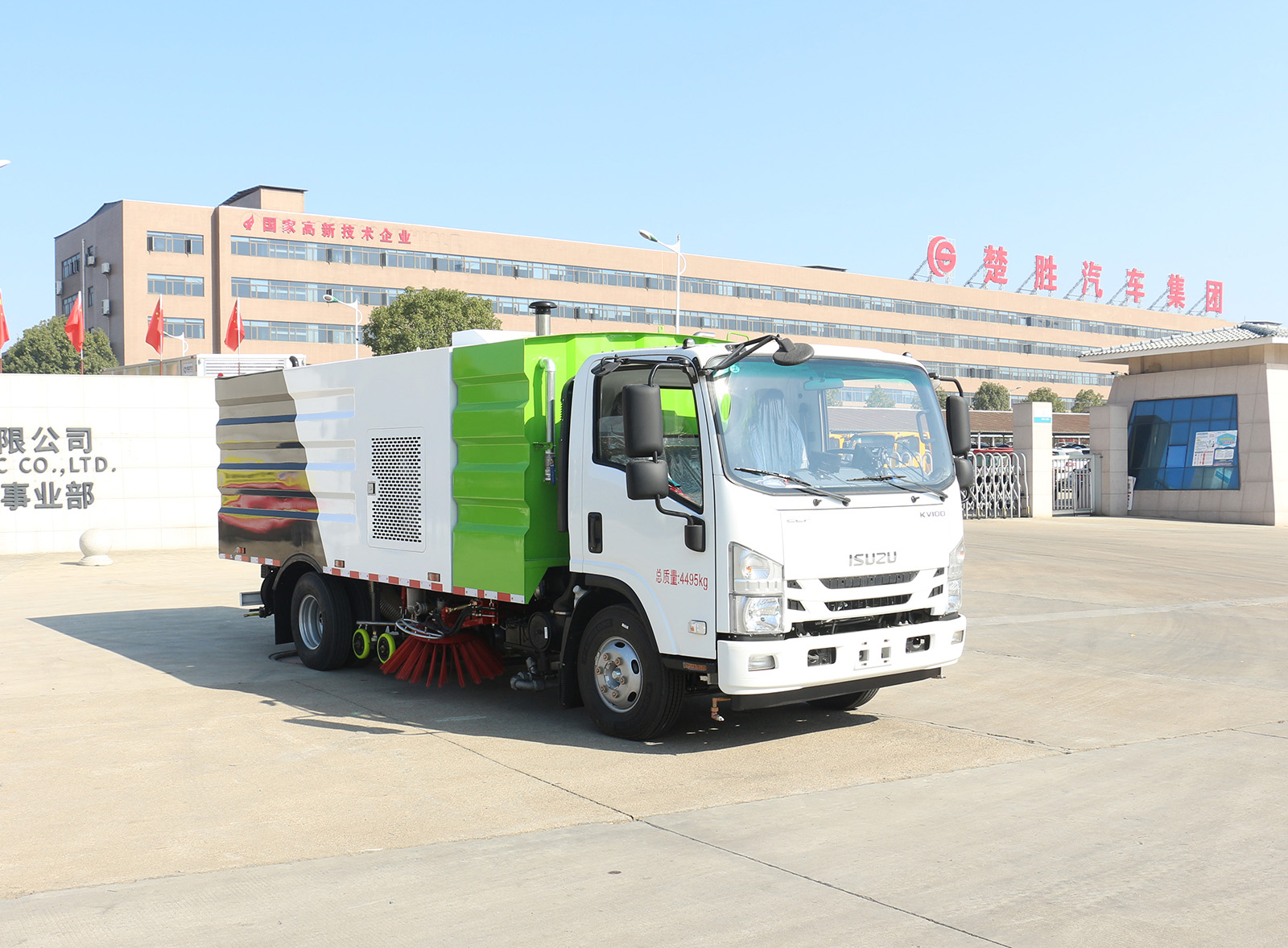

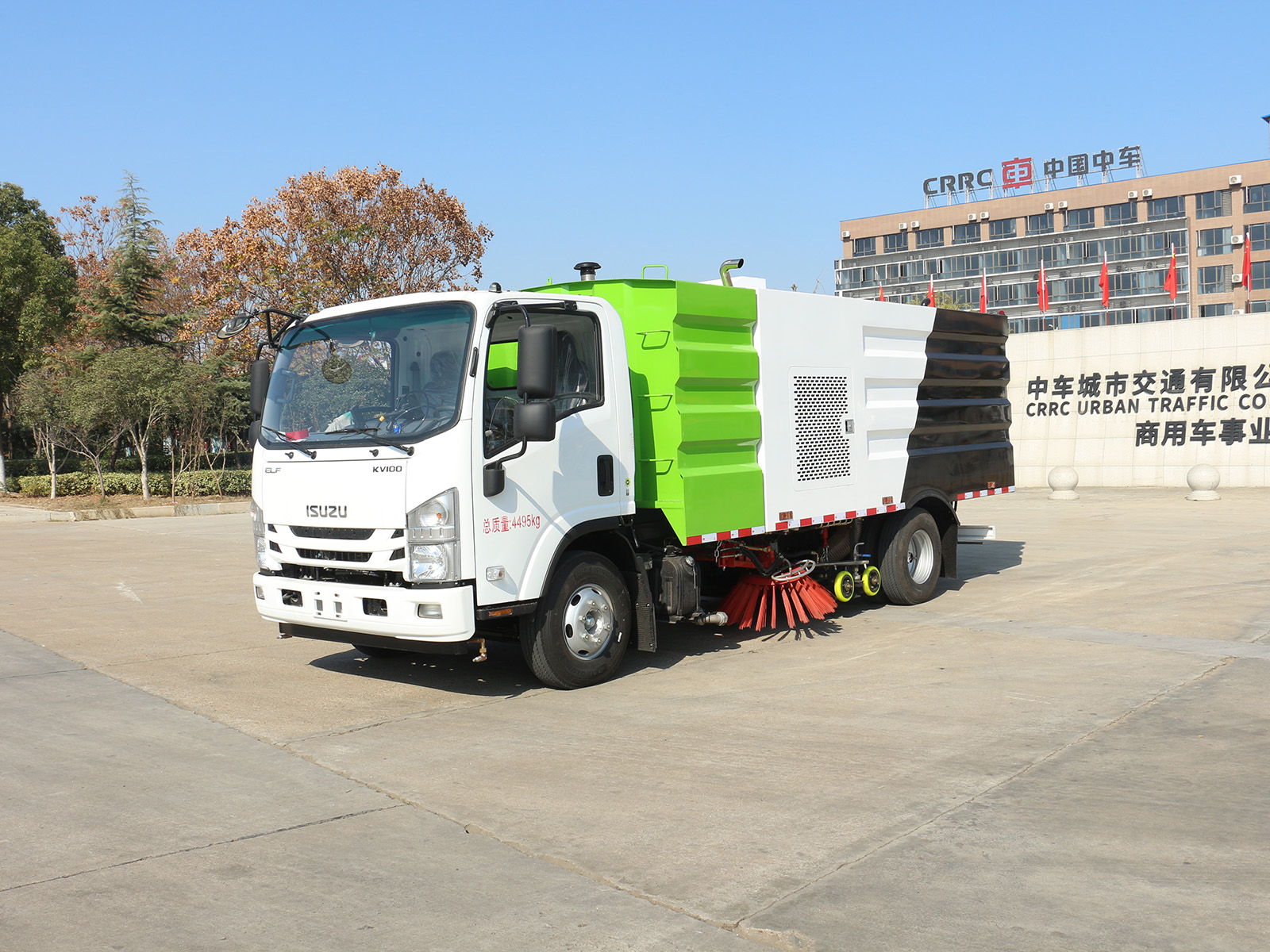

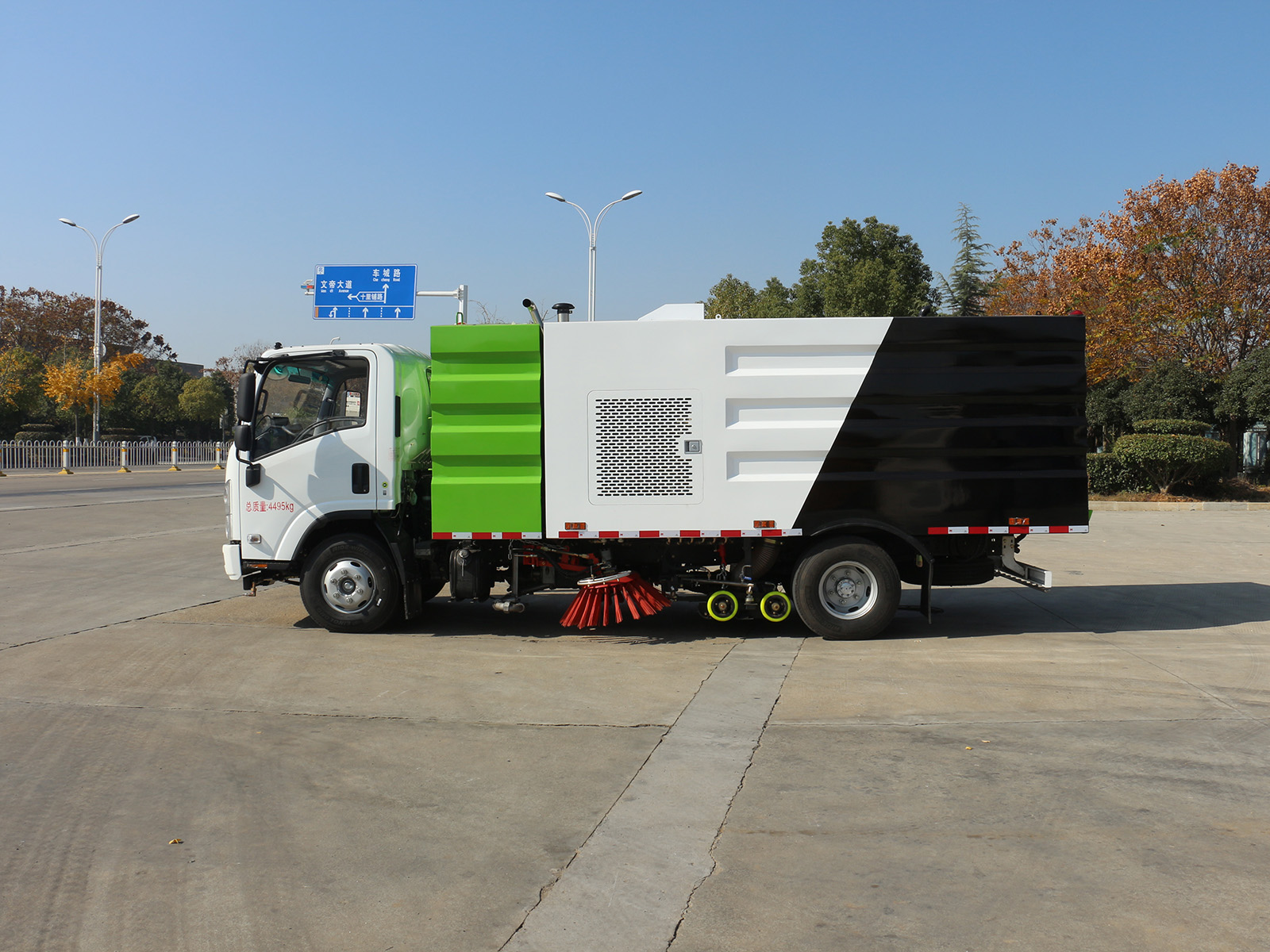

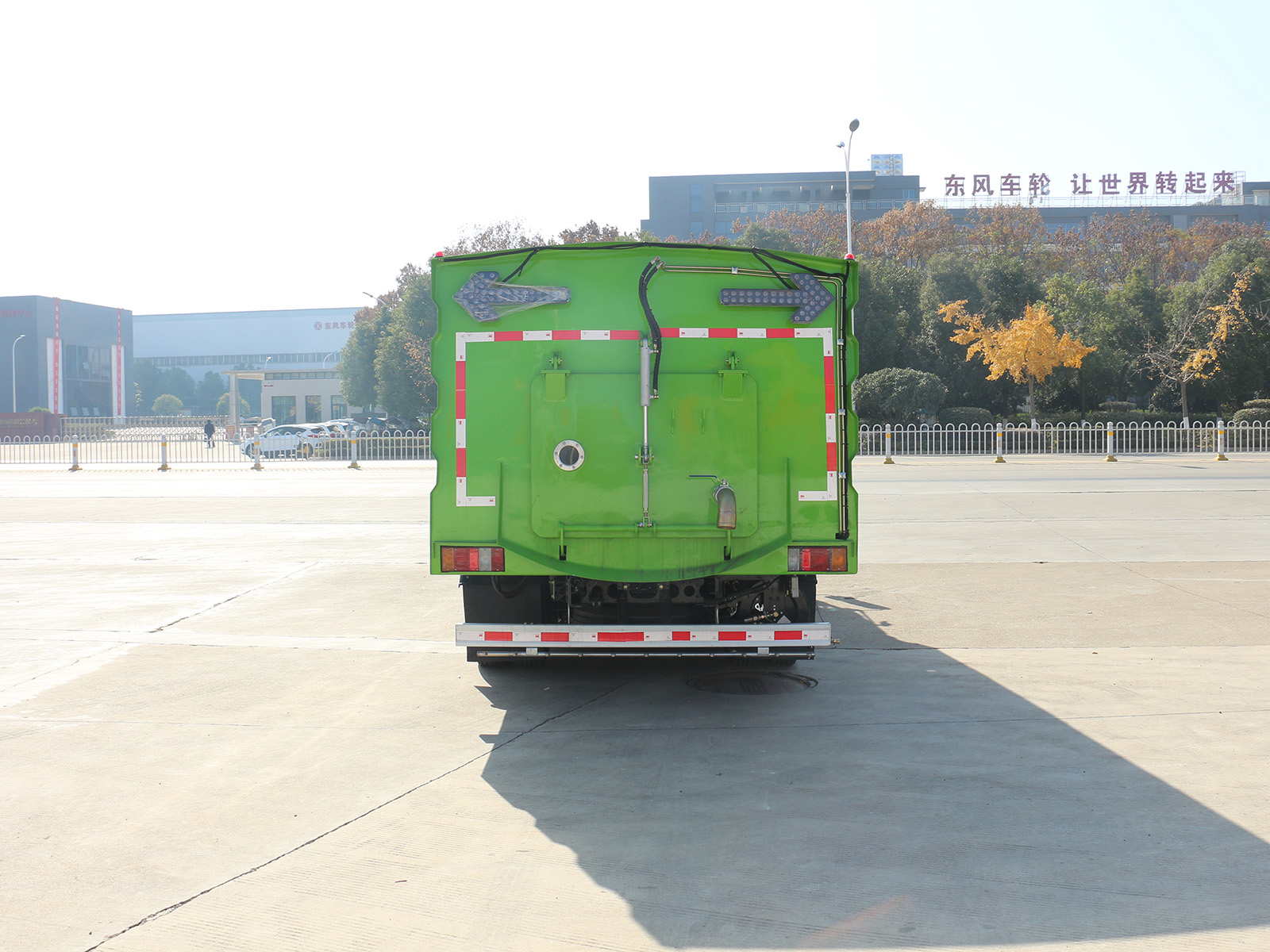

慶鈴五十鈴洗掃車

CSC5080TXSW6洗掃車具有路面清洗、路面清掃、路緣清洗、噴霧降塵等多種功能。有“全洗掃”、“全掃”、“低壓沖洗”等多種作業模式可供選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率在90％以上，可清洗路面和路緣，洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧降塵時，可開啟噴霧裝置，進行噴霧降塵作業。適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁等清洗、清掃、噴霧降塵等清潔作業。

CSC5080TXSW6洗掃車是在慶鈴五十鈴股份有限公司QL1080BUKACY二類汽車底盤的基礎上改裝而成，整車主要是由汽車底盤、副發動機、風機、高壓水泵、清水箱、垃圾箱、左右掃盤、帶噴水桿的寬吸嘴、掃盤降塵系統、液壓系統、電控系統和副車架等組成。副發動機驅動風機和高壓水泵，副發動機采用五十鈴柴油發動機，排放達國Ⅲ標準。風機用洛陽北玻免維護離心風機，效率高，風量大，**風量達17000m3/h。高壓水泵采用德國品孚高壓柱塞泵，不銹鋼泵頭，流量合適，壓力高，允許**壓力達10MPa。清水箱充分利用了車載空間，容積達5m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報**保護裝置和自潔裝置。作業中垃圾箱內污水液位達到規定高度時，保護系統會自動關停作業機構，可中途排水，排水后再作業直到垃圾箱裝滿垃圾。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤(掃刷采用一體式注塑成型，鋼絲和尼龍混合編制，有效增加掃刷使用壽命），減少掃盤數量，減少了掃刷消耗量，能降低使用成本。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間的合理間隙。吸嘴內設有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**限度地減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。開式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。專用工作裝置電控系統采用智能化**器。

整車配置：

底盤采用五十鈴3815MM軸距國六底盤，方向助力，ABS，空調，電動玻璃。

五十鈴87馬力國三排放副發動機，德國品孚高壓柱塞水泵，杭州威龍低壓水泵（氣動**），嘉善取力器，廈門南方超越分離式離合器，洛陽北玻免維護離心式風機，榆次疊加式液壓閥組，亞德客電氣閥總成，一體式氣動分水閥（不漏水、不漏氣），一體式?jīng)_壓成型寬吸盤。雙視頻監控（含倒車和右側清掃系統工作監視），音樂提示，垃圾箱自潔，低水位報**，高壓沖洗卷盤，駕駛室集成**操作系統。

1、采用東風商用車有限公司DFH1180EX8二類汽車底盤改裝，排放達到國Ⅵ級別；底盤性能穩定，質量可靠，是國內環衛改裝車行業的高端底盤；底盤駕駛室視野寬闊、自帶冷暖空調，駕駛室密封性好，震動和噪音低、座椅舒適、操作機構和儀表布局合理。

2、采用基于康明斯六缸發動機，功率強勁，性能可靠。

3、整車采用“中置兩立掃+中置寬吸嘴（內置高壓水噴桿）+中置高壓側噴桿”的作業裝置布置方式對路面進行洗掃作業，集掃路和高壓清洗車功能一體，實現一次作業完成清掃、高壓清洗、垃圾和污水的收集。這種布置方式具有作業裝置集中，刷洗-沖洗-吸收污水等動作連續流暢，作業飛濺少、污水吸凈率高，清洗效率高等特點。采用兩立掃結構減少了掃刷的磨損；采用寬吸嘴增大了吸污寬度，收水效果良好；內置高壓水噴桿能減少水霧與垃圾的飛濺，減少飛濺造成的污染。

4、通過優化整車氣力輸送系統、優化吸嘴系統和風機系統的設計，提高系統的風量和風壓，減少系統風阻等措施，大大提高了洗掃車作業效率及作業能力，使洗掃車的抽吸力和油耗指標達到了行業**水平。

5、整車采用**的平臺化、模塊化的設計理念和方法，對洗掃車各功能模塊進行了深度優化和規劃。

6、具有多種作業模式，具有怠速/標準/強力多種作業強度選擇，可根據不同的工況可選擇不同作業模式及強度。各作業模式均采用程序**，各參與的作業機構會根據程序設定的順序自動進入作業、停止?fàn)顟B(tài)。

7、副發動機與風機設置有車用自動離合器；離合器的分離與結合由副發動機的轉速自動**，確保副發動機無負載啟動和停機，。

8、洛陽北玻離心式免維護降噪風機，葉輪采用耐磨鋼制作，使用壽命長；風機軸承座軸承及密封件均采用進口品牌，性能穩定、可靠，使用壽命長。

9、前置**清水箱及垃圾箱上設置爬梯和人孔蓋組件，不僅方便水箱內部清潔和維修，而且便于從水箱頂部加水。

10、配備清水低水位及污水高水位傳感器，清水低于設定水位或污水高于設定水位洗掃車會自動報**或根據程序設定進入保護互鎖模式，可有效保護高壓水泵及避免二次污染。

11、垃圾箱配備高壓自潔裝置，可有效快速卸掉垃圾并對垃圾箱壁進行自動清洗，大大減輕了操作人員的勞動強度。垃圾箱尾部設置排污、吸污裝置，不僅可在垃圾箱污水吸滿后中途排放污水，還可吸拾洗掃車難以作業的區域。垃圾箱尾部設置誘導箭頭燈。

12、附裝在吸嘴體上的左、右高壓鋁制側噴桿和吸嘴內置鋁制噴桿呈“U”型布置，作業時噴桿離地高度固定不變，不隨汽車載荷變化，能達到穩定的**清洗效果；并可調整高壓水噴嘴角度，水流沖擊力大，能直接將污水和垃圾送**吸口處并吸收于垃圾箱內，使路面不留塵土、污水；左、右高壓側噴桿具有防撞和自動復位功能。

13、清掃裝置采用液壓自動**方式**作業、回收；掃刷磨損后能夠自動補償保證良好的清掃效果；液壓馬達驅動掃盤旋轉，并可根據路況自行調節工作調速。清掃裝置具備自動避障及自動復位功能，能緊貼路沿作業而不被損壞；左右立掃采用特制掃刷，可同時刷洗道路路面、路沿、路沿石上表面和立面。

14、采用針對環衛作業設計的液壓鎖油路，油缸動作、鎖止平穩、可靠，使用壽命高，可很好解決環衛作業車輛掃盤下跌問題。

15、左、右掃盤配備工作照明燈，方便在夜間等環境下作業，監視掃盤工作狀況。

16、采用德國品孚高壓柱塞泵，額定工作壓力高達10Mpa，性能可靠、效率高；采用進口材質高壓洗滌扇形噴嘴，洗滌效果好，使用壽命長。

17、采用榆次油研疊加式液壓電磁閥組，高度集成，排列整齊，工作可靠，維護方便；前后布置兩個液壓閥塊，分別**不同的液壓動作，避免聯帶故障，方便維修和使用。

18、整車采用電、液集中**，操作簡單。駕駛員可以駕駛室內完成各種動作的操作；廂體尾部設有手動**操作開關，駕駛員可在車外完成各類動作的操作；同時可擴展對接環衛車輛遠程監控和管理平臺，實現洗掃車的遠程監控和智能管理。

19、設置有清水箱缺水、污水箱溢滿、防垃圾箱后門未開啟前傾翻卸料、防保護撐桿未放下收回垃圾箱、液壓系統漏油等多種智能自動保護裝置，保護洗掃車在特定工況或誤操作時不受損害。

20、配備車輛兩側及車輛后部兩路監控的監控系統，可實時監控洗掃車作業狀況及作業效果，提供倒車影像**操作人員觀察車輛尾部狀況。
