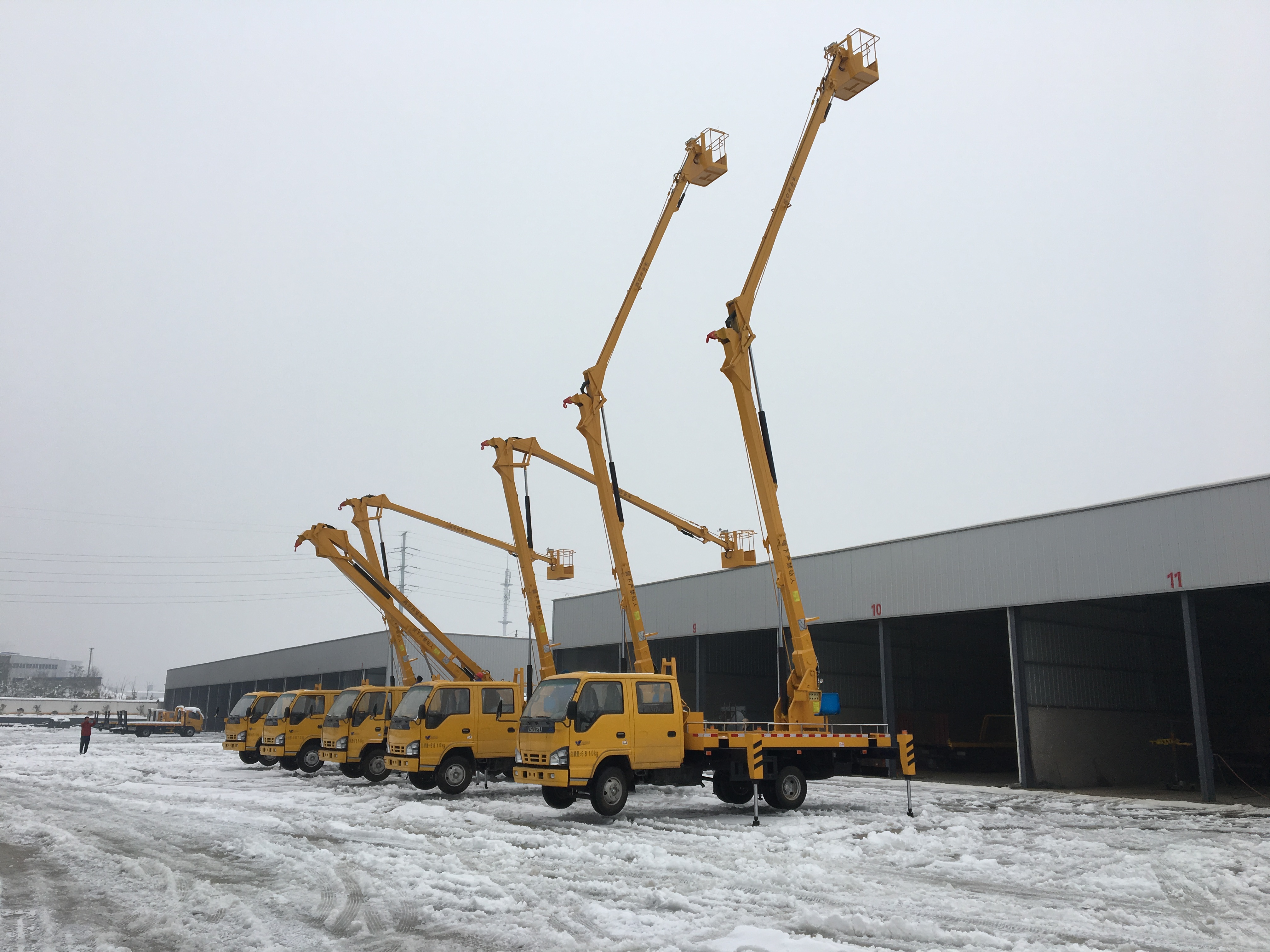

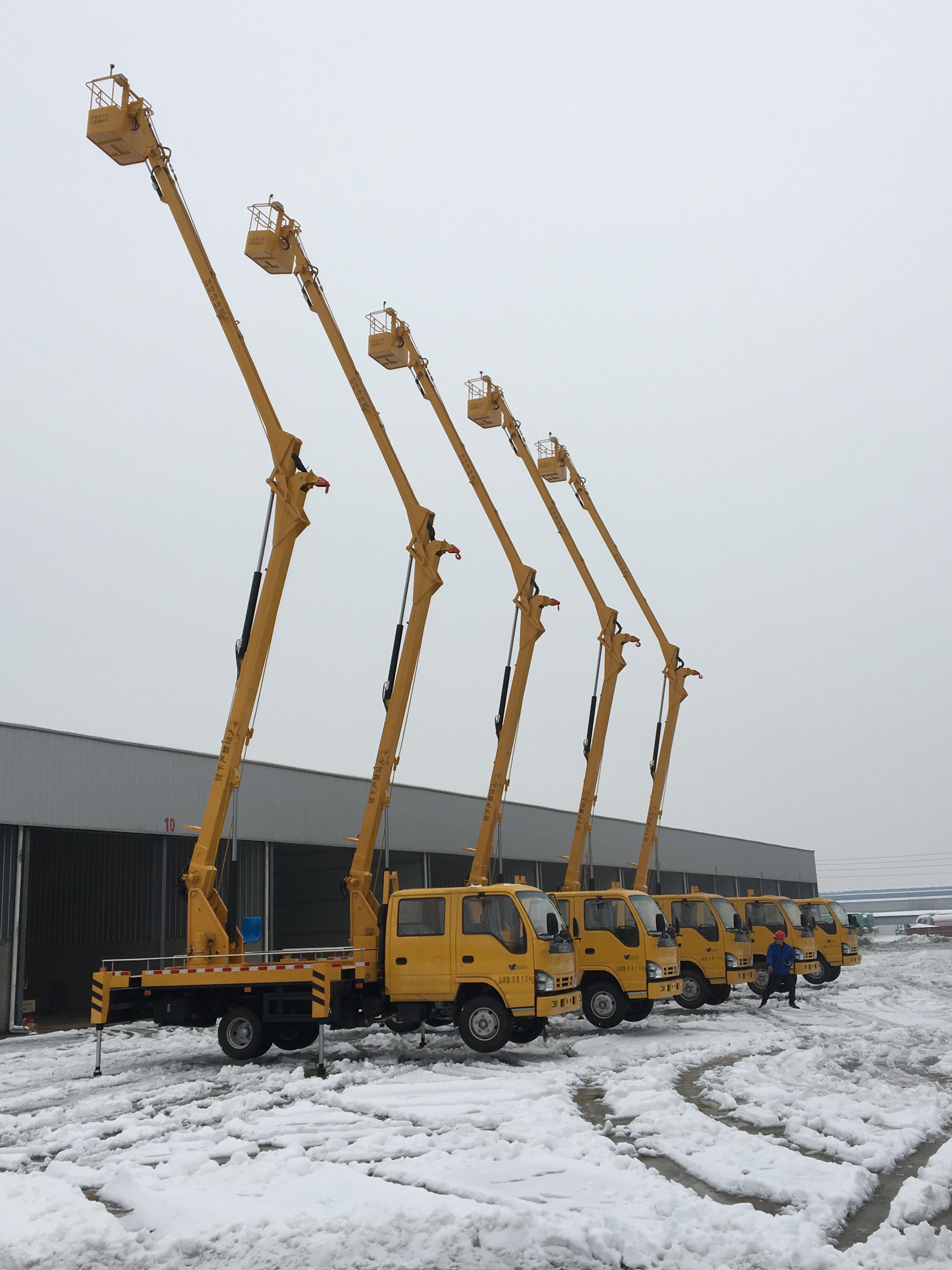

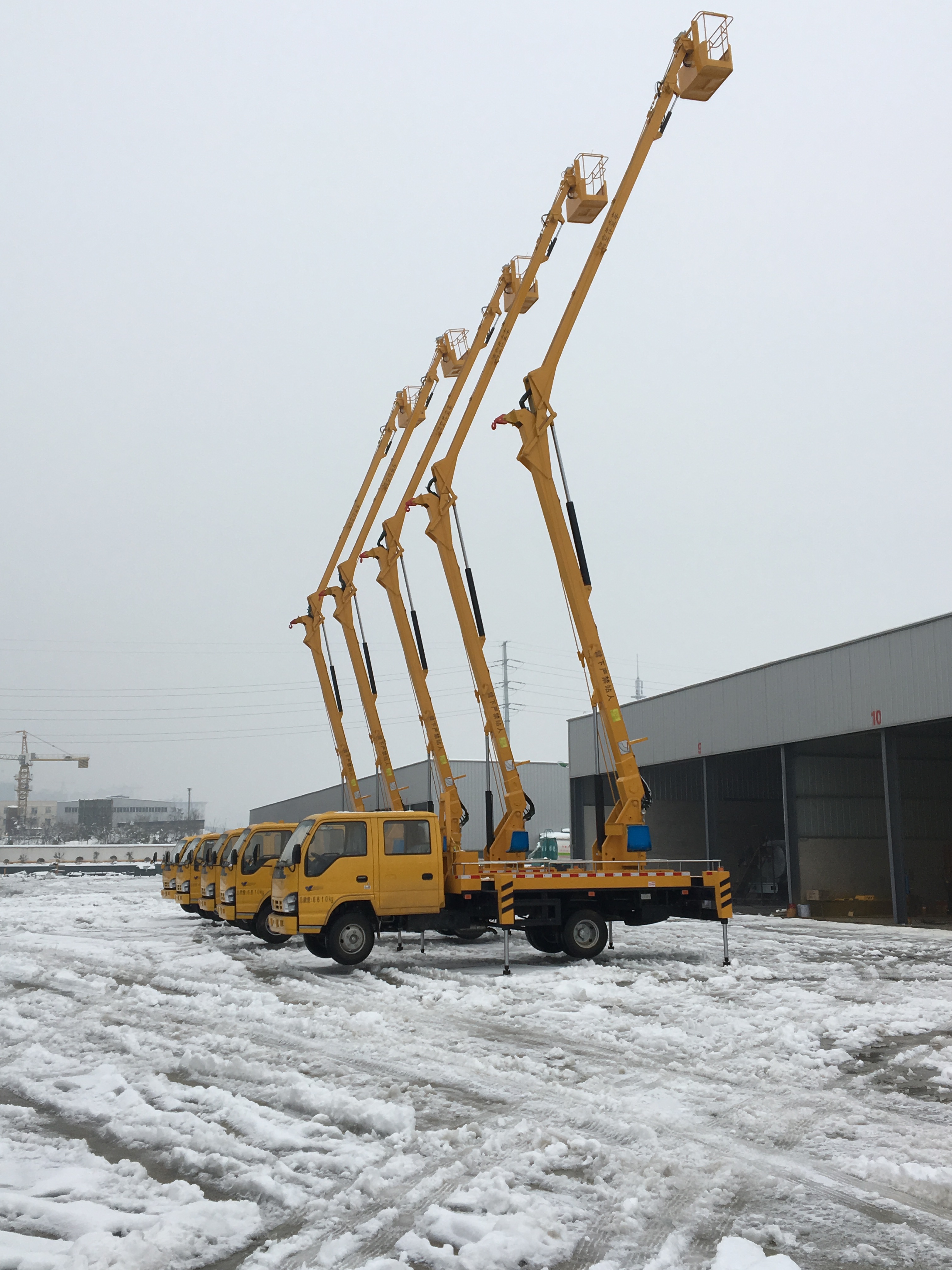

楚勝牌慶鈴五十鈴18米高空作業車

【車輛主要技術參數】
產品ID	T3139376	發布日期	20170301
生產地址	隨州市季梁大道9號	目錄序號	(十七)71
總質量	6810	整備質量	6485
額定質量		底盤型號	QL1070A5KWY
軸荷	2090/4720	駕駛室準乘人數	2+3
接近角/離去角(°)	24/12	前懸/后懸	1015/2450
外形尺寸	8420X2280X3400	貨廂尺寸	XX
軸數	2	**車速	110
輪胎規格	7.00-16 14PR,7.00R16 14PR	輪胎數	6
前輪距	1504	后輪距	1425
軸距	3815	彈簧片數	8/6+5
排放標準	GB17691-2005國Ⅴ,GB3847-2005	燃料種類	柴油
發動機型號	發動機生產企業	發動機排量	發動機功率
4KH1CN5HS 4KH1-TCG51	慶鈴五十鈴(重慶)發動機有限公司 慶鈴五十鈴(重慶)發動機有限公司	2999 2999	96 88
其它	1,前伸:910mm,后伸;230mm.側/后防護材料為冷彎型鋼/Q235,側防護螺栓連接;后防護焊接,下邊緣離地高500mm,截面尺寸180×30mm.2,ABS型號/生產廠家:APG3550500A4/浙江亞太機電股份有限公司.

  高空作業車用途：

在作業斗內和回轉座上均設有操縱裝置, 遠距離**發動機的啟動/停止、高速/低速，采用電液比例閥**臂的動作，平穩性好，工作臂可左、右360°連續旋轉，靠連桿機構自動維持作業槽水平，主泵出現故障時可操縱應急泵下降作業槽，具備夜間照明，可起吊重物。產品被廣泛用于電力、路燈、市政、園林、通信、機場、造（修）船、**、廣告、攝影等高空作業**域。

 專用功能配置：
采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖
★轉臺、工作斗雙工位操作
★臂架結構緊湊，機動性好，作業范圍大
★支腿與工作臂互鎖，安全可靠，防止誤操作
★H型支腿，跨距大，穩定性好，支腿即可**伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號
★防水開關具有限位功能，危險工況報**，安全性能優越
●選裝有1噸吊鉤(吊鉤伸縮800-1000mm)
●選裝防止誤操作過位的自動保護系統
●選裝應急動力源，點火、熄火裝置
●選裝電液比例調速的電子**系統，無極調速，操作平穩/電控系統可選裝地面無線遙控操作系統

   車輛使用范圍：
高空作業車能懸伸作業、跨越一定的障礙或在一處升降可進行多點作業；平臺載重量大，可供兩人或多人同時作業并可搭載一定的設備；升降平臺移動性好，轉移場地方便；外型美觀，適于室內外作業和存放。適用于車站、碼頭、**、體育場館、小區物業、廠礦車間等大范圍高空作業。在作業斗內和回轉座上均設有操縱裝置, 遠距離**發動機的啟動/停止、高速/低速，采用電液比例閥**臂的動作，平穩性好，工作臂可左、右360°連續旋轉，靠連桿機構自動維持作業槽水平，主泵出現故障時可操縱應急泵下降作業槽，具備夜間照明，可起吊重物。車的支腿單獨分開、可調、能實現整車在不平路上調平。整車移動方便，能適合狹窄的地段、小街小巷作業。產品被廣泛用于電力、路燈、市政、園林、通信、機場、造（修）船、**、廣告、攝影等高空作業**域。

(1)新型的全液壓自行式專用底盤。研制的具有完全自主知識產權的自行式高空作業升降平臺車，采用了機電液一體化、可靠性設計和計算機**設計等技術，成功地研制了一種全液壓驅動、自行式專用底盤，突破了以往國內高空作業升降平臺車只能采用汽車或起重機底盤改裝設計的限制。

(2)帶載行駛、作業穩定性好。底盤結構突破了傳統的設計理論和方法，通過優化上車平臺總體布局與載荷分布，減少了**偏移。采用獨特的大角度后仰式鉸點結構，合理設置多種配重模塊，有效地平衡了工作力矩。采用H型變截面復合箱梁剮性車架和高負荷實心橡膠輪胎，增加了底盤整體剛度，保證了整機行駛、作業過程的穩定性，實現了高空作業升降平臺車帶載行駛的功能。

(3)多功能、多用途的作業裝置。通過大臂前端托架，可以快速安裝舉升裝置或載人平臺，實現物料舉升、起重吊裝和載人高空作業等功能，同時為擴展作業裝置以及各種工作裝置的快速切換提供了接口。

(4)獨特的三維旋轉托舉裝置。設計的三維旋轉托舉裝置，既能夠自動保持被舉升物料的姿態，又可以實現舉升物料在空間內任意高度、任意位置和任意方向的調整要求，速度****靈敏，微動性能好，滿足了大型洞庫內高空作業與通風管道安裝的要求。

   高空作業車使用注意事項：

1、停車位置選擇應是堅實地面，整車傾斜度不大于3°，并開啟**示閃燈。

2、作業高度與風力（鮑福特）；風力6級及以下適宜高度10米以下作業；風力5級能以下適宜高度11~20米以下作業；風力4級及以下適宜高度21~30米以下作業。

3、起動油泵，踩下汽車離合器，拉上手剎車，變速箱掛空擋，扳動液壓油泵離合拉桿，使液壓油泵處于工作狀態。

4、液壓油泵運轉2~5分鐘后，方可操縱各動作手柄。

5、高空作業車的操作，應經培訓并持有操作上崗證人員負責。

6、操作人員要精神集中，防止誤操作并嚴格禁酒后作業。

7、**先放下支腿，必要時在支腿掌下放本墊，確保車輛處于水平狀態。

8、操作手柄時要平穩，切勿急速迅猛，以免導致作業臂慣性擺動過大及意外事故。

9、要嚴格按照設備規定的技術參數及作業范圍作業。

10、作業斗（平臺）上工作人員要系好安全帶。

11、升降作業斗（平臺）時，應使上下臂交替動作，以保證作業斗（平臺）處于**升幅半徑狀態，嚴禁將作業臂作其它用途。

12、作業時，操作人員要注意斗（平臺 高空作業車）、臂與高低壓導線、電話線及建筑物、大樹、廣告牌、燈飾等物的安全距離。

13、當值司機，負責地面并注意往來車輛的安全防護工作。

14、使用作業高度25米以上作業車，除設置好安全標志及護欄外，地面監護人除司機外，還要設1-2人專責加強監護。

15、作業過程中，若發現液壓系統有異音或突然外漏油液，應即停止工作，待檢查或修復后，方可繼續工作。

16、液壓系統出現故障，作業臂不能動作時，應設法使作業斗（平臺）上工作人員安全撤離，并通知專業維修人員處理。

17、作業完畢，作業斗（平臺），作業臂復位，收起支腿，并脫開液壓油泵，松開手剎車，方可起動行車。
